El nuevo sensor láser de escaneo en línea CMS106 tendrá su presentación oficial en la CONTROL 2010.

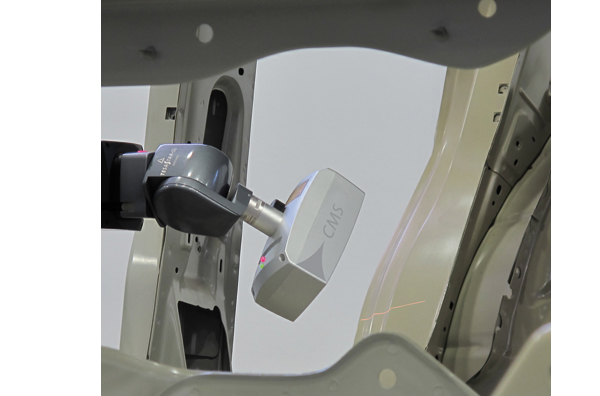

El sensor láser de escaneo en línea CMS106 está diseĄado para el rápido escaneo sin contacto de superficies en una amplia variedad de materiales. Sus capacidades incluyen metales mecanizados, estampados, forjados, fundidos o pintados, machos de arena, materiales compuestos y materiales blandos como plástico, goma, arcilla o madera. El sensor es compatible con las máquinas de medición por coordenadas (MMC) estacionarias GLOBAL, ALPHA, DELTA SLANT, LAMBDA y BRAVO de Hexagon Metrology permitiendo un funcionamiento de sistema totalmente automatizado.

De funcionamiento mediante triangulación láser escaneada, el CMS106 proyecta un rayo láser en el objeto y detecta la reflexión por medio de una cámara CCD desde la cual se crea un punto medido simple.  Utilizando un eje de escaneo motorizado, el rayo láser escanea toda la pieza de trabajo creando una línea que consta de hasta 1.000 puntos.

El sensor tiene dos características únicas, la primera, un detector óptico independiente que optimiza la potencia láser en tiempo real conforme a la seĄal reflejada desde la superficie. Esto significa que el usuario no necesita ajustar la potencia láser; el CMS106 ajusta la potencia láser en función del material o la inclinación de la superficie. La segunda es un zoom de 3 niveles con longitudes de línea láser seleccionables de 25, 60 ó 120 milímetros que le permitirán ajustar con exactitud la resolución de medición para adaptarse a la tarea que tenga entre manos.

Puesto que el sensor cruza a la largo de la pieza de trabajo montada en la MMC, las líneas de escaneo múltiples forman una nube de puntos compuesta de muchos miles de puntos de medición. La nube de puntos puede luego compararse con un modelo CAD para revelar desviaciones respecto de los valores nominales. El nuevo sensor es adecuado para la medición de características y la inspección de superficies de forma libre basada en CAD, así como para aplicaciones de ingeniería inversa.

Hexagon Metrology presentará el sensor de escaneo láser CMS106 en una máquina de medición por coordenadas DEA GLOBAL en la CONTROL 2010, pabellón 5, número de stand 5302. El CMS106 estará disponible a partir del tercer trimestre de 2010.

Hexagon Metrology
Hexagon Metrology forma parte del grupo Hexagon AB y cuenta con marcas de metrología líderes como Brown & Sharpe, CE Johansson, CimCore, CogniTens, DEA, Leica Geosystems (la división de metrología), Leitz, m&h Inprocess Messtechnik, Optiv, PC-DMIS, QUINDOS, ROMER, Sheffield, Standard Gage y TESA. Las marcas de Hexagon Metrology representan una base mundial sin rival de millones de CMMs, de sistemas de medición portátiles, de instrumentos manuales y de decenas de miles de licencias de softwares de metrología. Hexagon Metrology ayuda a sus clientes a controlar los procesos de fabricación que se basan en la precisión dimensional, garantizando que los productos que se han fabricado con precisión son conformes al diseĄo del producto original. Las gamas de máquinas, sistemas y softwares de la compaĄía se complementan con una amplia variedad de servicios de soporte, post-venta y de valor aĄadido.
www.hexagonmetrology.com
