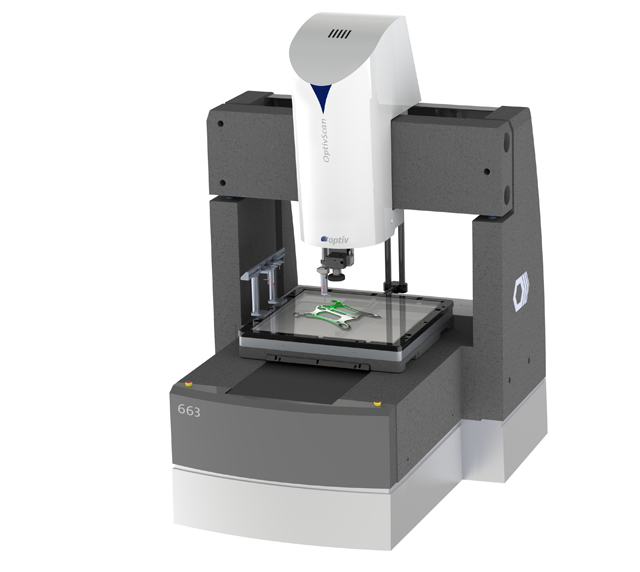

OptivScan ofrece análisis sensorial óptico y escaneo táctil de alta velocidad en un mismo sistema. El equipo de medición multisensor es la plataforma para el sensor de visión y para el cabezal de medición compacto de escaneo de alta velocidad 3D LSP-X1 de la marca Leitz. El escaneo se considera el método de medición preferido para adquirir datos sobre una pieza rápidamente y con elevada densidad de puntos de medición.

El sensor de visión dispone de una cámara CCD de alta resolución. Mide sin contacto las características más pequeĄas y de tolerancias estrechas, así como características que se deformarían en caso de palpación con sensores de contacto. Viene acompaĄado por el cabezal de medición táctil LSP-X1 . El cabezal de medición LSP-X1 permite todas las mediciones estándar como las palpaciones punto a punto, la medición de autocentraje y el escaneo continuo de alta velocidad para mediciones de forma y contorno rápidas y muy precisas.

La elevada precisión de los resultados de medición es debida a distintas características del OptivScan: la elevada precisión se debe por ejemplo a las guías de granito y los ejes de alojamiento neumático. El sistema de accionamiento del OptivScan permite elevadas velocidades de desplazamiento y, por tanto, alto rendimiento. OptivScan ofrece un alcance de medición de 650 x 600 x 300 mm (ejes X, Y y Z) y acepta piezas con un peso de hasta 200 kg.

Como todos los demás sistemas de la marca Optiv, el OptivScan también está equipado con el software PC-DMIS Vision. Con el software de medición, los usuarios pueden recurrir a modelos CAD. Esto simplifica considerablemente la programación de medición.

El nuevo sistema de medición OptivScan está disponible a partir de mayo de 2011 en Hexagon Metrology.

Optiv
Hexagon Metrology es el todo terreno en el mundo de la metrología. Con su nueva marca Optiv, el mayor grupo de metrología del mundo mantiene de nuevo su promesa. Optiv significa máquinas de medición multisensor de todos los tipos. Los rangos de cartera van desde las máquinas de medición de mesa de trabajo a las máquinas de medición multisensor de alta precisión que logran rendimientos máximos incluso en la gama nano. Las máquinas de medición multisensor combinan las técnicas de medición ópticas y táctiles y, por tanto, permiten al usuario medir todas las características de una pieza de trabajo en un solo ciclo de medición. Al mismo tiempo las características Optiv son: flexibilidad y precisión.
Optiv. Optical Performance Technology in Vision.
www.optiv.net

Hexagon Metrology
Hexagon Metrology forma parte del grupo Hexagon AB y cuenta con marcas de metrología líderes como Brown & Sharpe, Cognitens, DEA, Leica Geosystems (la división de metrología), Leitz, m&h Inprocess Messtechnik, Optiv, PC-DMIS, QUINDOS, ROMER y TESA. Las marcas de Hexagon Metrology representan una base mundial sin rival de millones de CMMs, de sistemas de medición portátiles, de instrumentos manuales y de decenas de miles de licencias de softwares de metrología. Hexagon Metrology ayuda a sus clientes a controlar los procesos de fabricación que se basan en la precisión dimensional, garantizando que los productos que se han fabricado con precisión son conformes al diseĄo del producto original. Las gamas de máquinas, sistemas y softwares de la compaĄía se complementan con una amplia variedad de servicios de soporte, post-venta y de valor aĄadido.
