El nuevo software de ZEISS para trabajos exigentes de medición de chapa y superficies complejas.

Carl Zeiss presenta CALIGO, el nuevo software de ZEISS para trabajos exigentes de medida en carrocerías y superficies complejas. Su sistema dividido en módulos ofrece un alto grado de flexibilidad para las exigencias del futuro. La utilización óptima de los recursos disponibles del sistema permiten una disponibilidad rápida de los resultados. Un diseĄo impresionante visualmente y una interfaz claramente estructurada, hacen que este nuevo software de medición sea muy intuitivo.

Nuevas características como la dirección de cambio, la función de simulación exhaustiva y la posibilidad de medir las características individuales de un programa de medición complejo, influyen directamente en el rendimiento de las mediciones.

CALIGO es el sucesor del ampliamente utilizado HOLOS?, el potente software de medición de superficies complejas.

Numerosos beneficios incrementan el rendimiento de la medición
Hay muchos desafíos en la tecnología de medición de chapa: hasta que el proceso ha sido configurado óptimamente, una amplia gama de puntos han tenido que ser controlados, a menudo muy rápidamente y en grandes cantidades, con diferentes versiones y cambios de diseĄo. Una buena tecnología de medición de carrocerías debe de mantenerse al día y ser flexible. Hemos escuchado a nuestros clientes y hemos puesto en práctica sus deseos en CALIGO. Las funciones incorporadas en CALIGO proporcionan a los usuarios un alto nivel de apoyo y optimizan el proceso completo de medición.

CALIGO acelera la programación con funciones inteligentes, como la dirección de cambio a través de listas de características. Si se realizan cambios, se registran cuando los datos son comparados, y entonces el usuario puede decidir qué datos aceptar. Esto les permite reaccionar de manera flexible e integrar partes que han cambiado en su proceso de medición, lo que aumenta el rendimiento durante el análisis y las mediciones en serie.

La función de simulación proporciona una amplia gama de herramientas para el análisis del programa de medición, antes de que comience la secuencia real. Esto hace que sea aún más fácil de identificar y corregir errores de programación y, aún más, optimizar herramientas como el control de colisión, trayectoria del recorrido y palpador que ha colisionado. Las máquinas de medición de brazo horizontal y sistemas dúplex pueden ser completamente simulados. El sensor EagleEye también se ha tenido en cuenta.

A menudo, sólo algunas características deben de ser inspeccionadas y los resultados deben estar disponibles rápidamente. CALIGO puede generar la trayectoria del recorrido automáticamente y evitar colisiones con la pieza de trabajo. CALIGO cuenta con una cubierta de seguridad para encontrar los caminos que estén libres de colisiones de función en función. Un nuevo concepto de navegación (Path In/Path Out) también se ha integrado en CALIGO. Ello permite especificar un camino seguro dentro y fuera de un espacio interior. Estas funciones permiten al operador medir únicamente las características requeridas dentro de un extenso plan de medición. No es necesario ejecutar el programa completo. CALIGO tiene todas las condiciones en cuenta, hasta la función deseada. Esto se traduce en una mayor fiabilidad a una velocidad más alta.

Resultados de medición de forma rápida

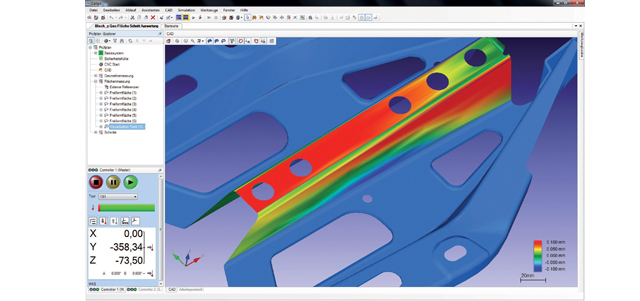

Las funciones de evaluación y presentación de informes se pueden integrar para permitir el uso flexible de los resultados de medición. Por ejemplo, CALIGO puede crear diferentes vistas de la evaluación de rasgos (muestra de color falso, resultados) en el plan de medición
