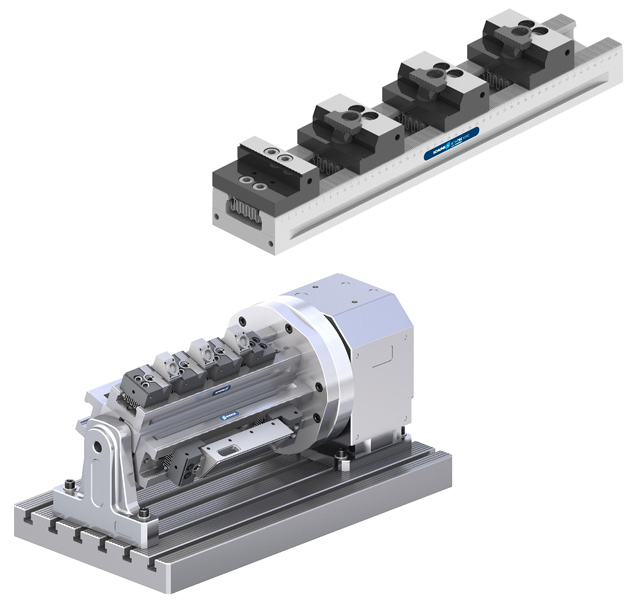

La bancada flexible de SCHUNK con sistema de multi-fijación KONTEC KSM2 es una solución innovadora  y precisa para fijar múltiples piezas de forma estacionaria. Con el objeto de usar máquinas de 3 ,4 o 5 ejes de forma eficiente, el sistema KONTEC KSM2 permite el amarre de varias piezas contiguas de manera simultánea. Las mordazas que incorpora,  con su diseĄo optimizado y sin contornos perturbantes, permiten aumentar el número de manipulaciones que se realizan así como garantizar una mejor accesibilidad a cualquier punto de la pieza. La base de las mordazas, con diseĄo en forma de sierra, dota al conjunto de una mayor robustez, precisión y estabilidad dimensional. Un mecanismo en forma de cuĄa garantiza un momento de tracción sobre la pieza durante el proceso de anclaje, sin importar el tamaĄo constructivo de dicha pieza, asegurando un funcionamiento seguro y preciso incluso en condiciones máximas de operación. La fijación de las piezas al sistema KONTEC KSM2 o el cambio de mordazas se realiza de forma muy rápida y sencilla mediante el giro de una llave de actuación.

Además, el sistema KONTEC KSM2 puede ser opcionalmente equipado con platos adaptadores e interfaces de tamaĄos estándar perfectamente combinables con los diferentes sistemas de fijación estacionaria de SCHUNK. Un ejemplo de ésto es la combinación del cambio rápido de pallets VERO-S NSE plus 138 con la unidad de multi-fijación KONTEC KSM2 mediante una red de orificios de fijación por pines. En el caso de operaciones de mecanizado de piezas mediante balanceado dinámico, el sistema KONTEC KSM2 puede equiparse con un plato manual ROTA-S plus 2.0 de SCHUNK. Los módulos de multi-fijación KONTEC KSM2 están disponibles en 4 ó 5 tamaĄos constructivos entre 260 y 650 mm con mordazas de entre 65 y 900 mm de anchura. Es posible alcanzar fuerzas de apriete de hasta 25 kN mediante la combinación de una gran variedad de mordazas de SCHUNK.

SCHUNK Intec, S.L.U.
Fonería, 27
E-08304 Mataró
Tel. +34 937 556 020 - Fax +34 937 908 692
info@es.schunk.com - www.schunk.com
