HAIMER, el líder mundial del mercado en tecnología de equilibrado para herramientas, muelas y portaherramientas, ayuda a sus clientes a incrementar su productividad con las máquinas de equilibrado Tool Dynamic. Cuando se mecaniza con sistemas de herramientas bien equilibrados, se pueden reducir vibraciones, y a la vez, se alcanza la mejor concentricidad. Esto es especialmente importante en el mecanizado con muelas y otras herramientas rotativas

El desequilibrio afecta a la vida útil de la herramienta y del husillo

El desequilibrio supone un fuerte aumento de costes, a pesar de que no se vea. Las vibraciones causadas por el desequilibrio no solo afectan la calidad de la pieza, sino también reducen la vida útil del husillo y de la herramienta hasta un 50%.

El motivo del desequilibrio de una herramienta rotativa reside en un reparto desigual del peso. Las fuerzas centrífugas causadas por la rotación aumentan de forma cuadrática con la velocidad del husillo. Esto significa que – al mismo nivel de desequilibrio – las fuerzas centrífugas a una velocidad de 10.000rpm son 25 veces más grandes que a una velocidad de 2.000rpm.

Por ello, muchas empresas reducen la velocidad de corte, el avance y la profundidad de corte para reducir las vibraciones y, de esta manera, proteger el husillo, la herramienta y mantener la seguridad de proceso y asegurar la calidad de la pieza.
Sin embargo, al reducir la velocidad de corte, también se reduce el volumen de corte y, al final, la productividad.

HAIMER ofrece una solución, que aborda de raíz las vibraciones: El desequilibrio en la herramienta y en el portaherramientas. El sistema de equilibrado modular HAIMER Tool Dynamic permite a los usuarios equilibrar sus portaherramientas, muelas y rotores grandes de un diámetro de hasta 1.000 mm. Nuestras máquinas alcanzan la mejor repetitividad de < 0,5 gmm. Esto significa, para una herramienta de 1kg, una excentricidad de solo 0,5 µm.

La aplicación demuestra: Equilibrar es fácil y efectivo

“Con muelas equilibradas podemos aumentar el avance de entre un 25% hasta 30%. La vida útil y los ciclos de preparación de las muelas se han ampliado en la misma medida” – esto es lo que dicen clientes en el área del rectificado.
Además, confirman una mejor calidad de las herramientas fabricadas de metal duro y de acero rápido. En especial, en el rectificado de herramientas de metal duro el impacto del equilibrado es muy positivo. Esto se debe a que el material es muy quebradizo y no debe ser expuesto a golpes, de lo contrario se formarán grietas finas que pueden causar la rotura de la herramienta.
La mejora de la calidad no sólo se debe a la ausencia de daños: Gracias a la mejor calidad de las superficies y filos de corte, las herramientas logran una mayor vida útil, y en algunos casos permiten el mecanizado de materiales más exigentes y de diámetros más pequeños.

Concentricidad óptima con Tool Dynamic

En el año 1996, HAIMER trajo su primera máquina de equilibrado Tool Dynamic al mercado. Desde entonces, se ha desarrollado una serie completa que proporciona la solución adecuada para cada necesidad.
La máquina Tool Dynamic TD 1002 es el dispositivo perfecto para el equilibrado de muelas. Los adaptadores de equilibrado con sistema de amarre automático centran la herramienta con una precisión de µm, igual que la rectificadora, y garantizan la mejor repetitividad y precisión de medición.

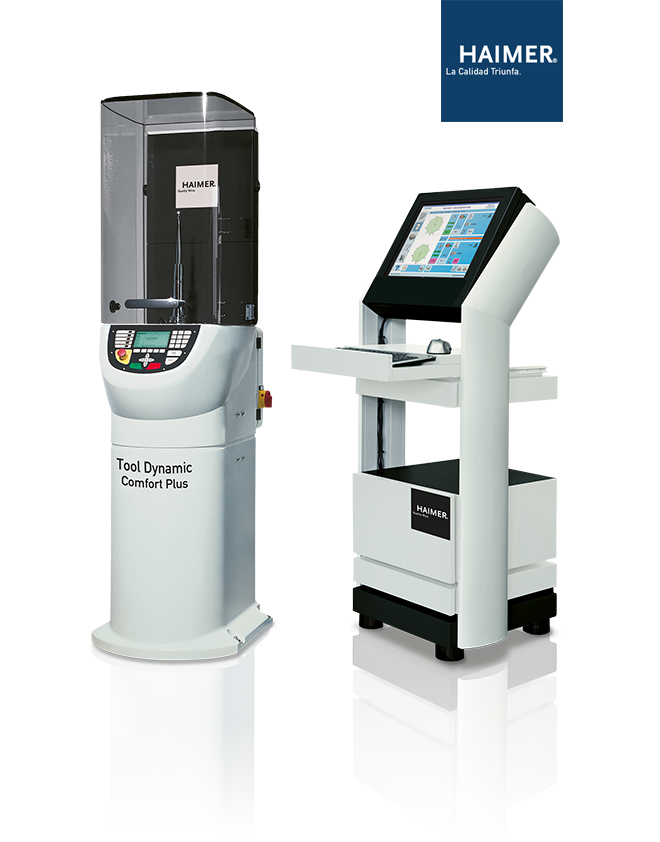

Los modelos más usados son la Tool Dynamic Comfort y Comfort Plus, que se operan a través de una pantalla táctil y del software moderno y intuitivo TD i4.0.
Estas máquinas ofrecen la posibilidad de equilibrar tanto en un nivel como en dos niveles. La serie Tool Dynamic es una serie modular que se adopta a las necesidades de nuestros clientes, hasta la TD Automatic, controlada por CNC.

La innovación dentro de la serie TD es la máquina Tool Dynamic Preset Microset, que combina la tecnología de equilibrado con la tecnología de preajuste de herramientas. El amarre se realiza a través del husillo de alta precisión con el sistema de adaptadores patentado por HAIMER. La muela se puede medir de una forma óptima a través del palpador de bordes integrado en la TD Preset Microset. Además, esta máquina permite, opcionalmente, la transmisión de la velocidad de rotación máxima de la muela directa al control de la rectificadora.

Además, HAIMER ofrece accesorios especiales para que el proceso de equilibrado sea lo más rentable, simple y rápido posible. Estos incluyen una gama completa de portamuelas para rectificadoras de herramientas de todas las marcas comunes: Entre otras Vollmer, Walter, ISOG, UWS Reinecker y Rollomatic. También para las modernas máquinas multitarea, en las que además de fresar y tornear ahora también se integra la tecnología de rectificado, HAIMER tiene un programa de portaherramientas adecuados.

Equilibrar – ahorros reales

HAIMER demuestra que el equilibrado de los sistemas de herramientas merece la pena con un simple cálculo: Una moderna rectificadora de herramientas cuesta aproximadamente 100 € por hora (en un solo turno, 1.600 horas de mecanizado al año). Si se aumenta el rendimiento de la rectificadora un 10%, se ahorran 10 € por hora. Eso son 16.000 € al año y por máquina.
La experiencia de la propia producción de HAIMER y los informes de los clientes que han estado equilibrando sus muelas durante mucho tiempo demuestran que el equilibrio aumenta aún más la productividad. A esto se añade el ahorro por la mejora de la calidad superficial, la mayor precisión dimensional y la reducción del tiempo de inactividad de la máquina.
