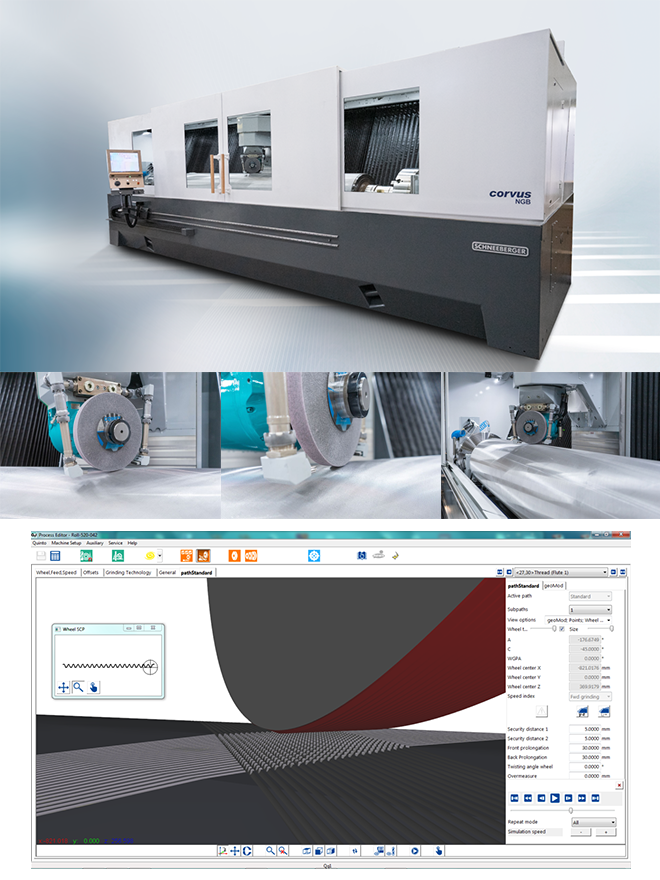

La versión más antigua de la legendaria rectificadora de 5 ejes Corvus NGB abre las puertas a aplicaciones con nuevas dimensiones: ejes de precisión con estrías o roscas, ejes estriados, árboles de levas, extrusoras, rodillos estampadores y herramientas de corte XXL. Todo lo que es grande, ciertamente también pesado y siempre rectificado con alta precisión.

La última incorporación a la gama de productos J. SCHNEEBERGER Maschinen AG está diseñada para grandes trabajos de rectificado. Con años de experiencia en la construcción de máquinas de columna móvil y su diversa gama de aplicaciones, tenía que haber una evolución natural: una máquina aún más grande y más fuerte que las cuatro hermanas Corvus más pequeñas

El rectificado CNC de 5 ejes de piezas de más de 4 m de longitud es una novedad. Lo que de otro modo solo se produce con trabajo en rectificadoras cilíndricas o planas de 4 ejes, ahora se puede mecanizar en una sola sujeción con una mayor complejidad de producción. Roscas, acanalados y perfiles requieren tecnología de 5 ejes.

Los expertos en tecnología de rectificado de SCHNEEBERGER y su software CAD/CAM preferido Qg1 tienen experiencia en el rectificado de 5 ejes, independientemente del tamaño de la pieza. La representación 3D de piezas, procesos de rectificado y simulación de máquinas son escalables. Las características bien conocidas, como la importación 3D, el cálculo automático de las muelas de forma y el rectificado de espacio libre, también son demandadas para la producción de piezas grandes.

Especificaciones de la nueva Corvus NGB 4500
• Distancia al centro y longitud máxima de la herramienta 5,1 m, diámetros de hasta 600 mm y peso máximo de hasta 7Tn.
• Una mesa de herramientas con ranuras en T de 6,7 m de longitud
• Opciones de sujeción para herramientas grandes como A-Axis, rodamientos de apoyo con 4 mordazas, platos magnéticos y lunetas.
• Gama de máquinas: X 4500 mm, Y 400 mm, Z 400 mm, A, B y C 360° cada una.

Tecnología probada para la máquina tipo Corvus.
• Las Corvus conforman un sólido diseño de máquina. Adaptado a las nuevas dimensiones da como resultado 44 Tn de diseño muy avanzado.
• Cinemática de máquina perfecta para cada aplicación: Eje de husillo orientable en versión eje B o eje C.
• Dinámica y precisión: Motor lineal (opcional) de escala directa de alta precisión.
• Amplia selección de potencia de eje de muela con potencia continua de S1 a 30kW y electrohusillos de hasta 60 000 RPM
• Motor de accionamiento directo del eje A con un par de 1200 Nm.
• La máquina Corvus NGB está disponible en cinco longitudes diferentes: 850, 1250, 2100, 3100, y la nueva 4500 mm en X.

¿Tiene el trabajo adecuado para la nueva Corvus NGB 4500? Estaremos encantados de asesorarle: Póngase en contacto con su representante de SCHNEEBERGER más cercano.

Mas información: www.eydo.es
