LA TIRA EXATON Ni56 NICRMO-4 CONSIGUE DEPÓSITOS DE SOLDADURA
CON LA MISMA CLASIFICACIÓN AWS QUE UN ELECTRODO

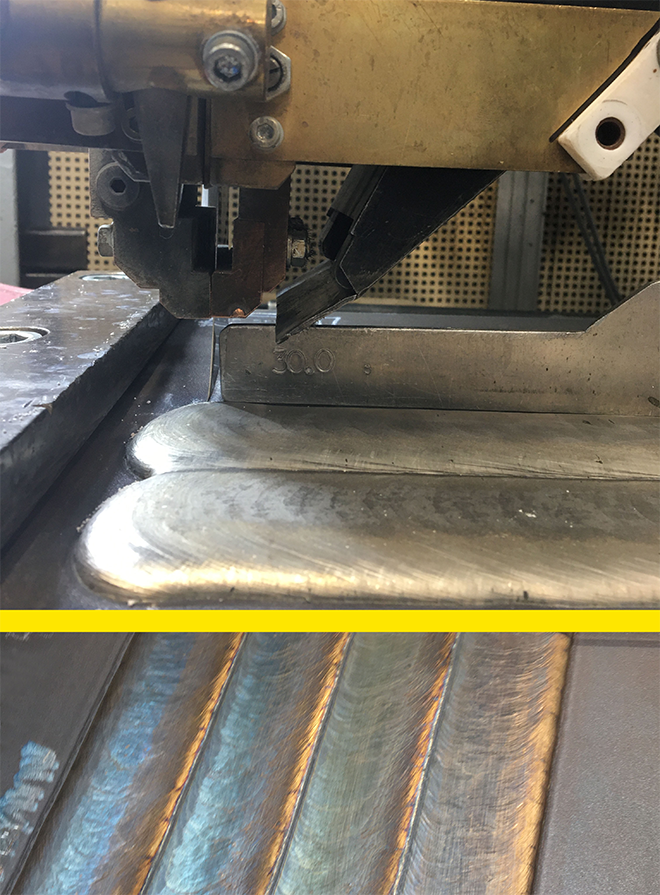

ESAB ha ampliado su línea de productos de material de aporte NiCrMo-4 con el lanzamiento del electrodo de tira Exaton Ni56 para revestimiento por electroescoria (ESW). Este electrodo de níquel-cromo-molibdeno está diseñado para depósitos de soldadura resistentes a la corrosión de tipo Ni6276/UNS N10276 ("C-276") y es ideal para industrias químicas o petroquímicas específicamente para proteger componentes hechos de materiales base de baja aleación. Exaton Ni56 está disponible en tiras de 30 x 0,5 y 60 x 0,5 mm. Está diseñado para su uso en combinación con el fundente Exaton 69S, tiene una resistencia especialmente alta a las picaduras y al agrietamiento por corrosión bajo tensión, y ofrece una excelente eliminación de escoria y un buen aspecto del cordón.
"La tira Exaton Ni56 cuenta con las clasificaciones SFA / AWS A5.14 EQNiCrMo-4 e ISO 18274 B Ni6276 (NiCr15Mo16Fe6W4). Debido a su composición química restringida, el depósito de soldadura ofrece SFA / AWS A5.39 ESCLAD2-EQNiCrMo-4, lo que preserva las propiedades metalúrgicas de la tira", declara Paolo Torchiana, director global de producto de ESAB. "Los depósitos de soldadura hechos con Exaton Ni56 tienen un contenido de carbono conforme con los requisitos A5.39 aplicables y menor que el de otros productos que sufren una mayor dilución".
El revestimiento es necesario para aplicaciones críticas en las industrias de recipientes a presión, petróleo y gas, nuclear y procesamiento químico. Exaton Ni56 consigue un depósito de soldadura con una temperatura crítica de corrosión por picadura de 70 °C, según ASTM G48-C. Tras la soldadura, los depósitos tienen una dureza típica de <230 HV10; mientras que después del tratamiento térmico post-soldadura (12 horas a 610 ºC), la dureza es de <250 HV10.
