Leitz PMM-G: Alta precisión de medición en tamaño XXL
Leitz PMM-G, la nueva máquina de medición por coordenadas y
centro de inspección de engranajes de Hexagon Metrology ofrece la mayor
precisión incluso con grandes piezas y engranajes de un diámetro
de 4.000 mm. Con su mejorada productividad, es la máquina de medición
ideal para las aplicaciones de la industria aeroespacial, los motores navales
y la inspección de piezas muy grandes como las turbinas de viento.
La PMM-G tiene un campo de medición de 3.000 x 3.000 x 1.200 mm a 6.000
x 4.000 x 3.000 mm, tiene un error de medición de la longitud volumétrica
de E = 3.2 + L / 400 [Šm] y un error de toma de datos volumétrico
de P = 2.6 [Šm].
El buen posicionamiento y la velocidad de la toma de datos permiten obtener
ciclos de medición cortos, una alta productividad y unos costes de
inspección reducidos.

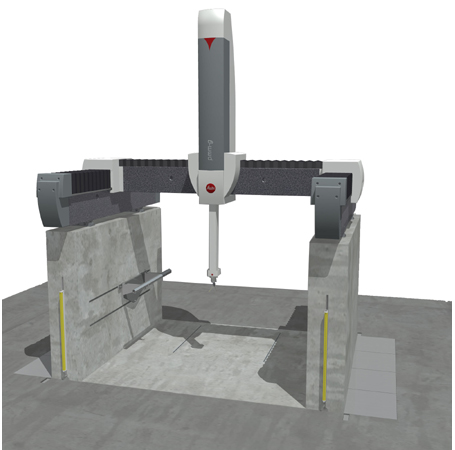

El nuevo diseĄo con un gantry móvil con unas menores masas de
movimiento ofrece una mayor precisión y una mayor productividad. Unas
grandes guías de granito en X y Y, montadas sobre dos puntos de soporte
garantizan una rigidez de las guías durante mucho tiempo.
El eje de Z hecho de cerámica es muy rígido y tiene un sistema de contrapeso automático. La base de la máquina en forma de U está hecha de cemento reforzado.
Las guías de deslizamiento llevan prestaciones de emergencia y un control electrónico del aire para garantizar la precisión y el buen funcionamiento del sistema durante mucho tiempo.
El diseĄo modular del carro se basa en el diseĄo de la máquina de medición por coordenadas PMM-F que ha dado tan buenos resultados.
La Leitz PMM-G tiene un sistema especial de amortiguación de las vibraciones que consiste en unos activos amortiguadores neumáticos integrados en la máquina y en la base con un ajuste automático de la altura. La PMM-G es muy robusta y resistente contra las influencias daĄinas del ambiente.
El eje de X lleva dos sistemas de control y de medición de la longitud. Esto tiene un efecto positivo en la dinámica de la máquina y garantiza una total sincronización de la operación, con lo que se evitan los errores de medición causados por los errores de rigidez, de cuadrangularidad y de rodamiento.
Con un sistema de sensores 3D de alta resolución Leitz LSP-S2, Leitz PMM-G ofrece una toma de datos punto a punto dinámica para todas las tareas de medición típicas, el autocentrado y la digitalización de alta velocidad de las formas y los perfiles. PMM-G presenta una precisión de digitalización de THP = 5.0 Š / 57s según la ISO 10360-4. En modo de digitalización se pueden transmitir hasta 750 puntos por minuto y en modo punto a punto 30 puntos por minuto. Las configuraciones de puntas de un peso máximo de 1.000g y de una longitud de 800 mm se pueden cambiar de forma automática sin necesidad de recalibrar.
LA PMM-G se puede adquirir con un software PC-DMIS o QUINDOS.
