Rectificado de producción totalmente automatizado de coronas dentadas

Una única solución para aplicaciones entrelazadas: Rectificadoras CNC, software CAD/CAM Qg1, sujeción interna repetitiva e integración de robótica de automatización al más alto nivel.

Un corona dentada permite una conexión de par fuerte y alta, que está casi libre de retrocesos bajo carga alterna. Para lograrlo, el área de contacto físico tiene que ser grande y, por lo tanto, los dientes individuales fabricados con los más altos requisitos de precisión. Las coronas dentadas más comunes son Curvic Coupling, típicamente aplicado en el diseño de motores de turbina, así como Hirth Coupling, que aparece en este video.
El software de aplicación Qg1 es líder en el sector, con capacidad de importación 3D STEP reúne la geometría requerida directamente del software de diseño de herramientas. La simulación de proceso ilustra cualquier optimización del recorrido de rectificado y parámetros.

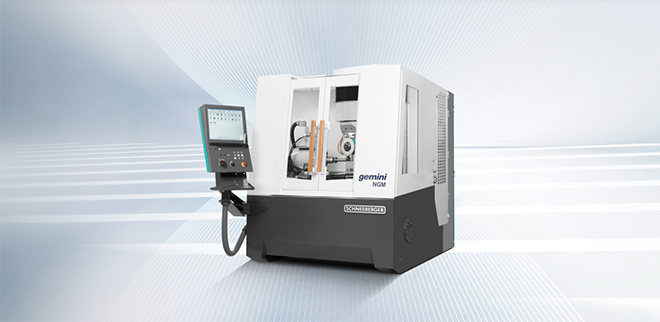

La rectificadora CNC de 5 ejes Gemini NGM es una máquina altamente eficiente con motores de accionamiento lineal y de par, así como el motor de rectificado continuo de 24 kW. La cinemática adecuada de la máquina se puede ofrecer según sus necesidades: Eje de torneado del eje C, así como el sistema de sujeción interno en el eje A o alternativamente el eje B girando con la mesa horizontal rotatoria para diámetros de pieza más grandes.
Gracias a la alta demanda, SCHNEEBERGER está ampliando la gama de robots de gran tamaño. Ya están disponibles cargas útiles de hasta 35 kg .El “gigante amarillo” carga las piezas rápidamente y se encuentra con la sujeción de la pieza a la décima de un milímetro. Lal Gemini NGM con 60 estaciones de piezas de trabajo en la arena de carga y una cargador de 14 muelas representa una célula de producción automatizada que cumple hoy los más altos estándares.

Rectificado acoplamiento Hirth sobre una Gemini NGM Lineal de Schneeberger

Contacte con nosotros para más información www.eydo.es
