PC-DMIS láser: Primer software de medición CAD por cortina láser
Englobado dentro del concepto EMS (concentrar bajo un único núcleo de software los diversos dispositivos de medición) PC-DMIS láser nos permite controlar todas las diferentes operaciones que surgen de la combinación de máquina medir y cabezal láser.
Para apreciar toda la potencialidad de esta nueva herramienta software debemos presentar la situación actual.

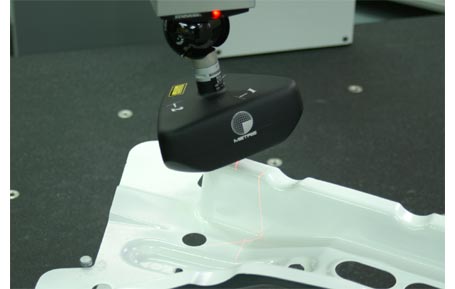

Los cabezales láser son un complemento muy valioso para las maquinas tridimensionales (MMC), su utilidad se centra en dos campos: La ingeniería inversa y el comparativo CAD.
Estas dos operaciones vienen gestionadas por herramientas software suministradas por el fabricante del cabezal, totalmente independientes de los paquetes de medición suministrados por el fabricante de la máquina. Esto genera algunos inconvenientes como la necesidad de aprender por parte de los operarios diferentes paquetes de software; no poder controlar bajo un único programa de medición elementos geométricos que podríamos tomar mediante contacto y comparaciones realizadas mediante el láser. Además suelen ser softwares con pocas capacidades de crecimiento y prestaciones debido a su escasa difusión. Con el objetivo de crear un conjunto sólido entre máquina y cabezal láser, solventando los inconvenientes mencionados surge PC-DMIS láser.
PC-DMIS láser esta desarrollado íntegramente por Wilcox Assoc, una compaĄía de Hexagon Metrology, creadores de PC-DMIS.
PC-DMIS láser es una extensión del propio software PC-DMIS, y proporciona una amplia gama de herramientas para trabajar con cabezales láser tanto Metris como Perceptron desde el propio interface PC-DMIS, beneficiándose de este modo, de toda la potencialidad de este software.
Aplicaciones
? Comparación contra modelo CAD de grandes volúmenes.
? Control exhaustivo de moldes y matrices, no se toman unos cuantos puntos de control sobre la pieza, sino que se toman miles en cuestión de segundos.
? Inspección de superficies, tanto dentro del sector aeronáutico como de automoción.
? Operaciones de Ingeniería inversa.
Ventajas y Soluciones
? Integración bajo un único software de diferentes tipos de sensores.
? Medición geométrica y comparativo CAD en un único producto, los operadores no deben aprender diferentes softwares, simplemente las diferentes particularidades de cada tecnología.
? Facilidad de uso al estar todo integrado bajo Windows.
Características
? Total integración de los sensores láser más difundidos (Metris Xc, Metris Lc y Perceptron) con la posibilidad de combinar una medición táctil y láser bajo el mismo entorno.
? Calibración automática del sensor.
? Medición de elementos geométricos mediante ciclos integrados.
? Función ?Selecciona y Medir?, seleccionado el elemento sobre el modelo CAD.
? Alineación sobre nube de puntos mediante Best-fit.
? Importación de IGS, VDA, STEP, STL, DWG, DXF.
? Como opcional, importa desde CATIA 4, CATIA 5, Unigraphics, Pro-Engineer.
? Exportación de la nube de puntos en los formatos XYZ, IGS.
? Creación de secciones sobre
